MNS Engineer nutzt EPLAN Electric P8
In seinem neuen Anlagen-Design-Tool MNSEngineer vereint ABB EPLAN Electric P8 und SAP.
So funktioniert modernste Konfiguration von Schaltanlagen. In seinem neuen Anlagen-Design-Tool MNSEngineer vereint das Unternehmen ABB – als „Global Player“ Nr. 1 in der Automations- und Energietechnik – die Vorzüge von zwei marktführenden Software-Applikationen: EPLAN Electric P8 und SAP. Die ab Ende 2007 weltweit einheitlich genutzte ABB-Lösung für Konstruktion und Planung von Schaltanlagensystemen setzt auf Standardisierung in der Vielfalt. MNSEngineer verknüpft das integrierte Bestellwesen, mechanische Konstruktion, elektrotechnische Dokumentation und unternehmensweite Ressourcenplanung.
Erfolgsfaktor MNS-System

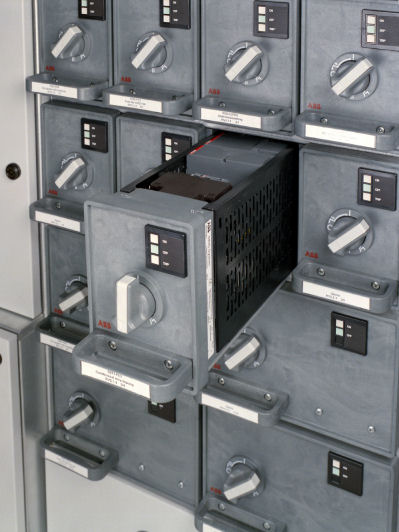

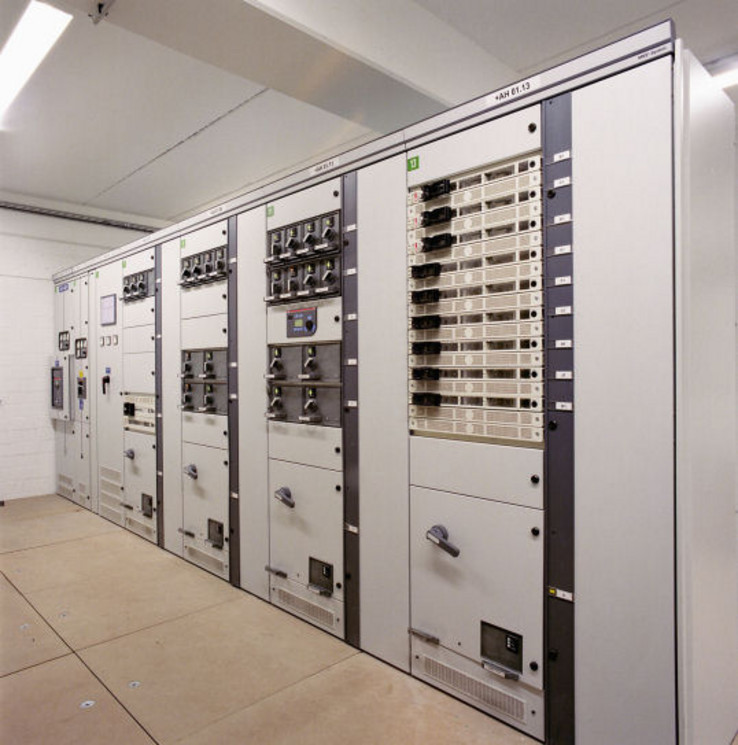

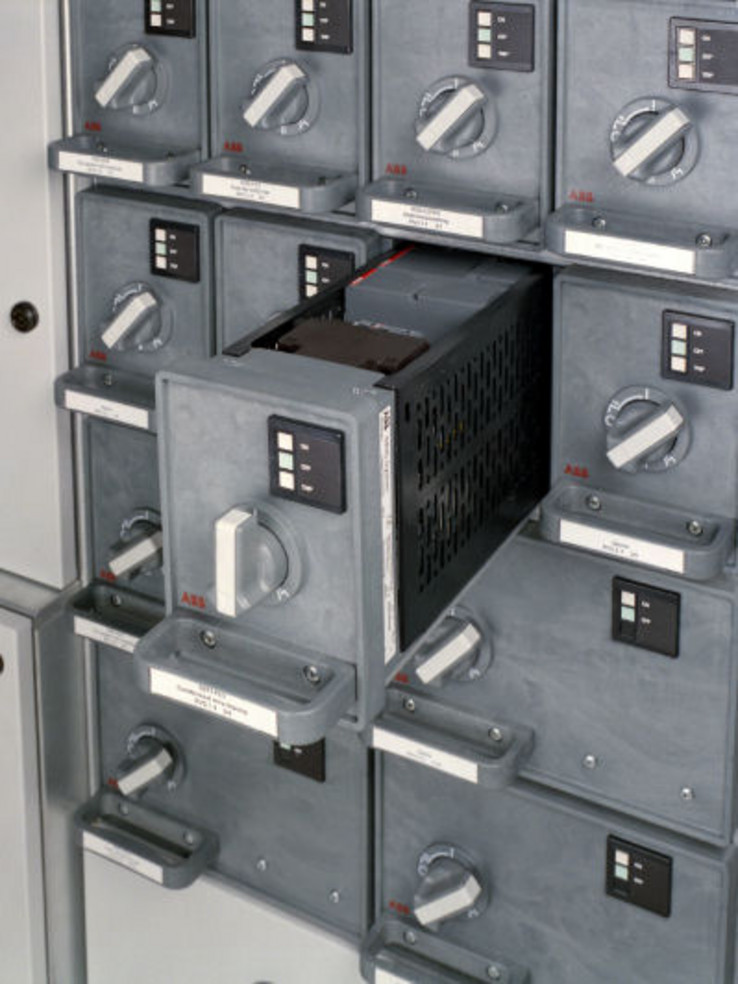

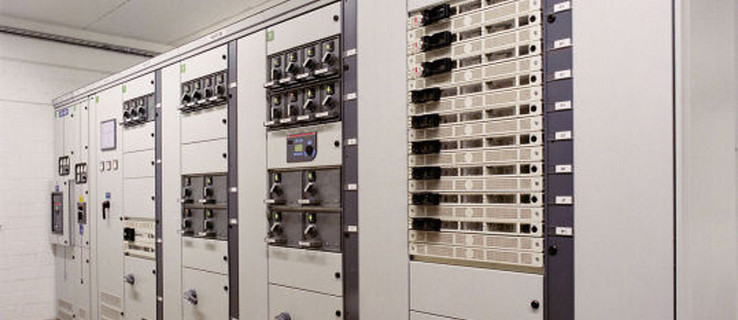

Die MNS-Anlagenplattform (MNS=Modulare-Niederspannungsschaltanlage) bildet mit ihrer Vielzahl an standardisierten Varianten die Basis für ABBs regionale Schaltanlagen-Herstellung in über 30 Ländern. Die ABB-Plattform für Niederspannungsschaltanlagen deckt dabei den Leistungsbereich bis 6300 Ampere und 690 Volt AC ab. Mehr als 1,2 Millionen MNS-Schaltschränke hat ABB seit der Systemeinführung 1973 weltweit ausgeliefert. Nachdem ABB zuletzt mit MNS iS eine Evolution in der Schaltanlagentechnologie lancierte, soll jetzt MNSEngineer ein neues Kapitel der Erfolgsstory schreiben. Die ABB-Investitionen in die Entwicklung dieses Anlagen-Design-Tools waren beträchtlich – sowohl im Hinblick auf die Entwicklungsdauer als auch in Bezug auf seine Komplexität, die Resultat verschiedenster Anforderungen in den weltweiten Engineering- und Produktionsstätten ist.
Ein Tool für die ABB-Welt
Was leistet MNSEngineer? Dieses Tool bietet eine weltweit einheitliche Lösung für effiziente Konstruktion und Planung von Schaltanlagensystemen. MNSEngineer garantiert zunächst Konformität gemäß IEC 60439-1 und natürlich aller internen Normen der weltweiten ABB-Produktionsstätten. Dem Prinzip der Durchgängigkeit entspricht auch die ABB-Datenbank von MNSEngineer, die vorgefertigte Module enthält und sich mit minimalem Arbeitsaufwand für kundenspezifische Lösungen einsetzen lässt. Von Vorteil: Auf spezielle Lösungen, die in einer einzelnen Niederlassung entwickelt wurden, können fortan alle ABB-Produktionsstätten zurückgreifen. Deutlich reduzierte Projektdurchlaufzeiten sind damit absehbar.
EPLAN Electric P8: Automation

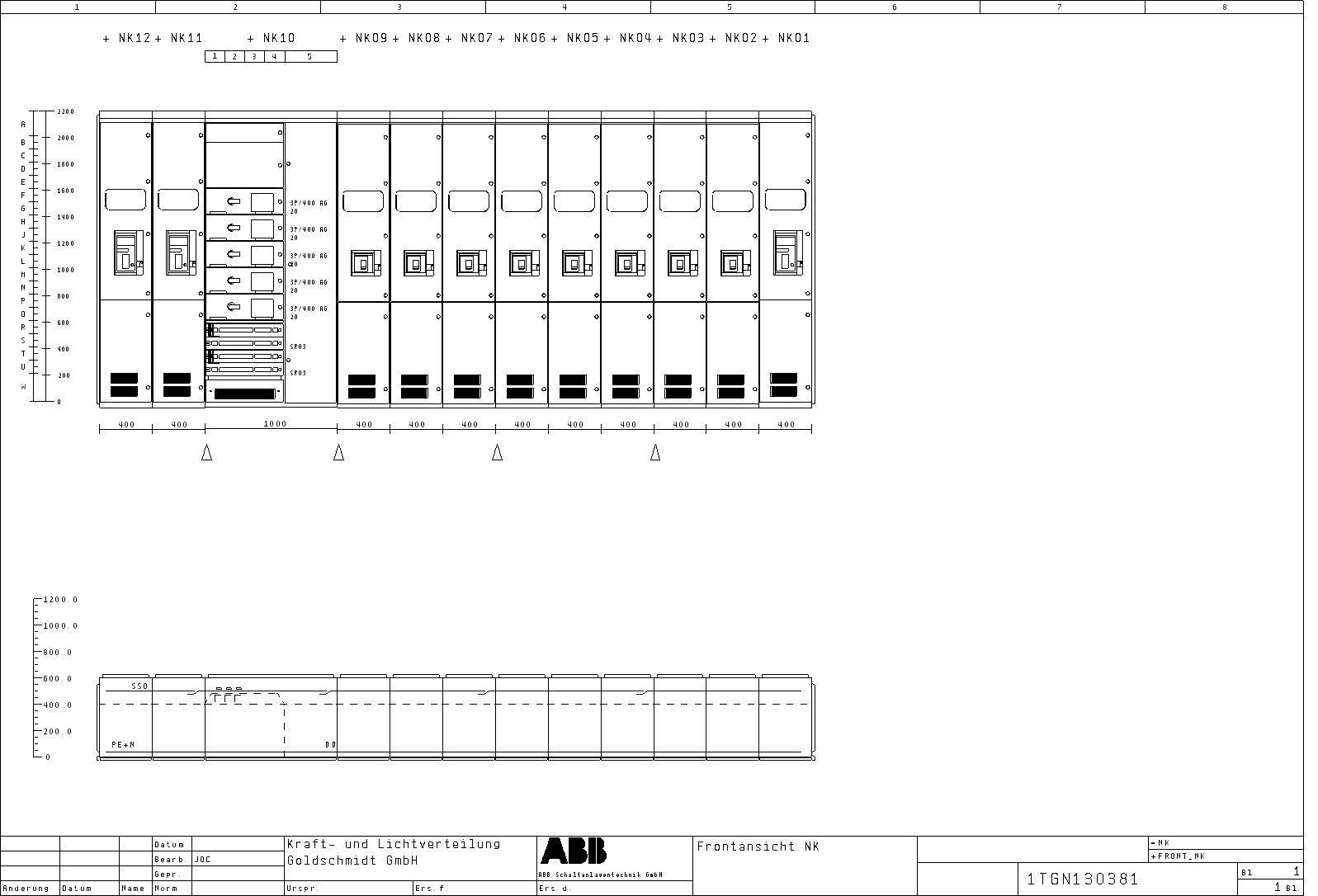

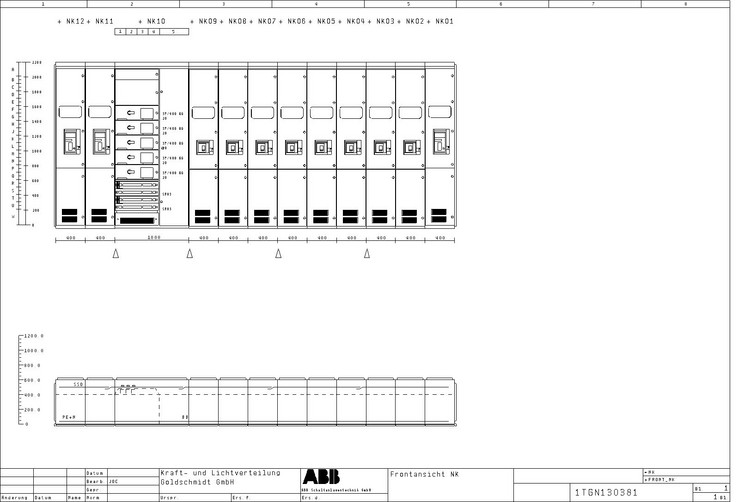

Mit der EPLAN Electric P8-Integration in MNSEngineer erfährt die Schaltanlagenkonstruktion bei ABB einen kalkulierten Effizienzschub. Zum einen lässt sich die Anlagendokumentation – beispielsweise von allgemeinen Aufbauzeichnungen, einpoligen Darstellungen, Schaltplänen und Gerätelisten, die projektspezifisch benötigt werden – automatisieren. Auch Dokumente für Produktion und Montage wie Verdrahtungspläne, Klemmenlisten, Kabelübersichten, Verbindungslisten und Beschriftungen können mit den Standard-Funktionalitäten von EPLAN Electric P8 ohne zusätzlichen Aufwand erzeugt werden. Zum anderen ist es möglich, die Projektstückliste in das ABB-interne ERP-System zu exportieren. ABB hat extra eine Makrostammbibliothek für allgemeine Aufbauzeichnungen, einpolige Darstellungen und Schaltpläne für EPLAN Electric P8 entwickelt, die in allen Produktionsstätten international Verwendung findet. Auf diese Weise erzielt ABB nicht nur einen einheitlich hohen Qualitätsstandard, sondern macht auch den Engineeringprozess erheblich effizienter.
Änderungen in letzter Minute
Einer der deutlichsten Vorteile, den die Integration von MNSEngineer und EPLAN Electric P8 mit sich bringt, ist die Abwicklung der Dokumentation während der Projektierung. Beispielsweise wenn Revisionen vom Kunden eingereicht werden. Die schnelle Reaktion auf Änderungswünsche und ihre gleichzeitig effektive Bearbeitung im Produktionsprozess bedeutet eine signifikante Zeitersparnis und verbessert die Qualität der Entwicklung.
Mehrsprachige Dokumentation
EPLAN Electric P8 ist zurzeit in 15 Sprachen verfügbar; auf Basis der Unicode-Fähigkeit kann die Dokumentation also ohne Weiteres auch für die chinesischen Produktionsstätten erzeugt werden. So kann der Konstrukteur in seiner eigenen Landessprache arbeiten und die Dokumentation per Mausklick als PDF-Datei in einer anderen Sprache erzeugen.
Integration leicht gemacht
Dass EPLAN Electric P8 das ideale CAE-System für eine Ankopplung an MNSEngineer ist, stand für ABB von Beginn an fest. Um die Integration zu forcieren, verfahren ABB und EPLAN mehrgleisig. Nach den Projekt-Workshops mit ausgewählten ABB-Produktionsstätten in der Entwicklungsphase von MNSEngineer schult EPLAN die ABB-Konstrukteure bei der Einführung direkt vor Ort. Zudem hat ABB die unternehmensweiten Prinzipien, Prozesse, Arbeitsrichtlinien, Installationsroutinen und Arbeitsabläufe in einem Handbuch dokumentiert, um den Einsatz des CAE-Systems in den regionalen Produktionsstätten zusätzlich zu unterstützen.
