Elektro-Engineering bei der Hahn Automation Group

Gebogen oder im Hochformat, zwei- oder dreiteilig und sogar über die volle Breite von der Fahrer- bis zur Beifahrertür: Displays sind heute das Anzeige- und Bedienelement im Fahrzeugcockpit. Die Automobilhersteller und ihre Zulieferer entwickeln immer neue Ideen für diese sehr flexible Mensch-Fahrzeug-Schnittstelle. Und leistungsfähige Hersteller von Anlagen für die hochautomatisierte Fertigung schaffen die Voraussetzungen dafür, dass die neuen Display-Generationen in höchster Qualität und großen Serien produziert werden können. Ganz vorn dabei in diesem anspruchsvollen Aufgabenfeld ist die Hahn Automation Group.

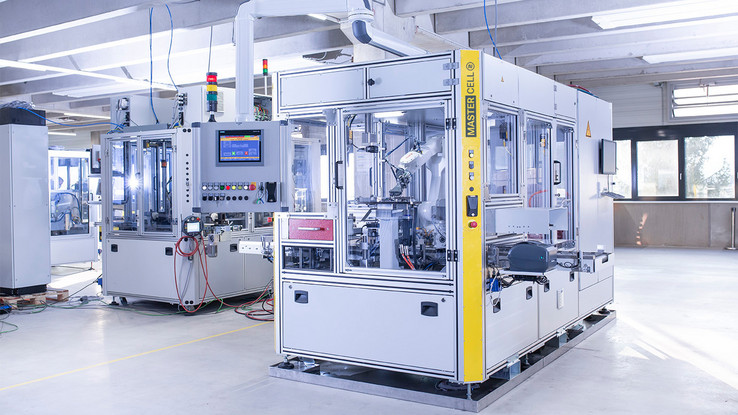

Am Firmenhauptsitz Rheinböllen (und ebenso an den anderen Standorten der welt-weit tätigen Unternehmensgruppe) stehen diverse Anlagen für die automatisierte Fertigung komplexer Bauteile in der Produktion oder der Erprobung – nicht nur solche für das Kfz-Interieur. Auch anspruchsvolle Komponenten für die Elektronik und die Medizintechnik (von der Pipette bis zum Herzschrittmacher) werden auf Anlagen der Hahn Automation Group gefertigt. Alle zeichnen sich durch einen hohen Automationsgrad und kurze Taktzeiten aus – und jede Anlage ist ein Unikat.

Projekt: Zukunft des Schaltschrankbaus – mit Maschinenverkabelung der Anlagen

Vor zwei Jahren, mit der Einführung von EPLAN Pro Panel, haben die Verantwortlichen ein Konzept für die Weiterentwicklung des Schaltschrankbaus entwickelt, der an den Standorten Rheinböllen und Sveta Nedelja/ Kroatien, also im eigenen Hause, erfolgt. Dabei wurde ein Thema adressiert, das sich außerhalb des Schaltschranks befindet: die Verlegung der Kabel an den Anlagen selbst. Dirk Scherer: „Bei jeder Anlage verlegen wir eine große Anzahl an Leitungen, darunter auch teure Servoleitungen. Wenn deren Längen nur geschätzt werden, gibt es entweder viel Verschnitt oder es ist auch mal eine Leitung zu kurz. Und die Verlegewege sind beliebig und unter Umständen nicht optimal. Das wollten wir vereinheitlichen und effizienter gestalten.“


Maschinenverkabelung in der Praxis – Beta-Test von Cable proD

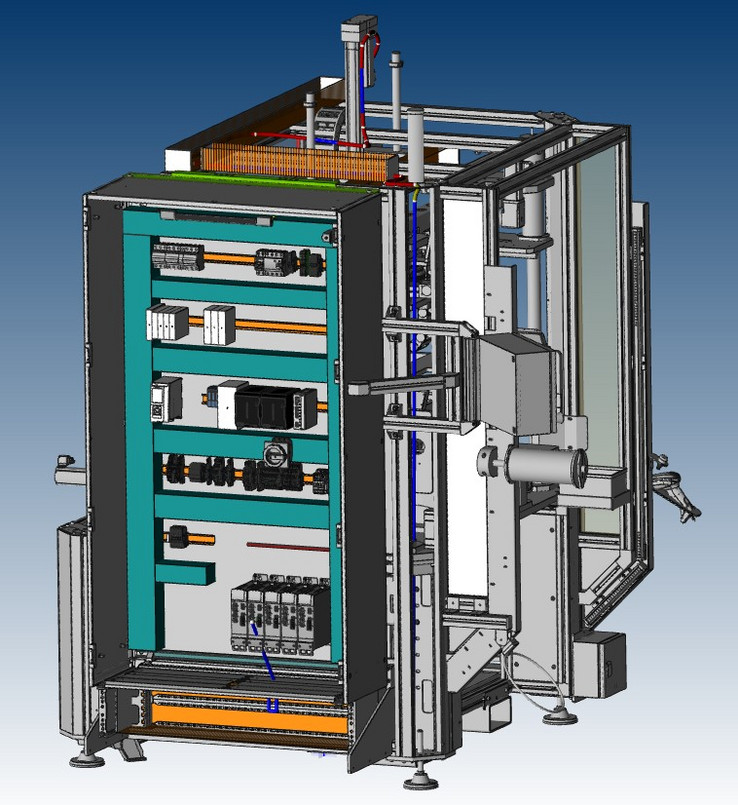

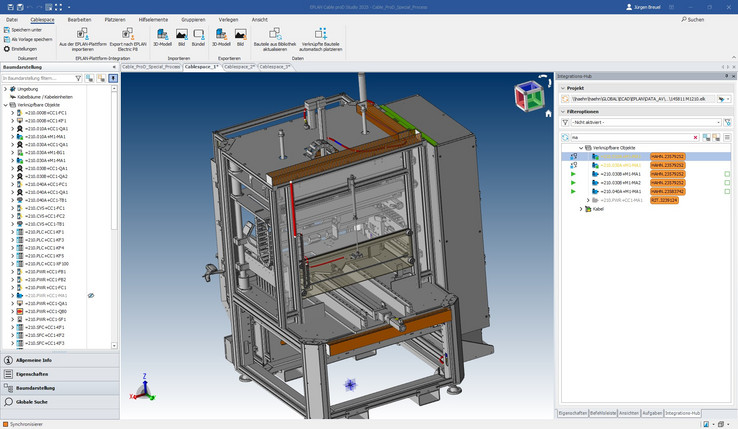

Da traf es sich gut, dass EPLAN gerade die Markteinführung eines Werkzeugs für eben diese Aufgabe plante: Cable proD. Dieses CAD-Tool verlegt virtuell Leitungen im Feld und ermittelt dabei – auf Basis des Schaltplans und von MCAD-Daten – selbsttätig sowohl die erforderliche Leitungslänge als auch den Verlegeweg. Die exakten Längen werden zurück ins EPLAN Projekt gegeben.

Die Hahn Automation Group vereinbarte mit EPLAN die Erprobung von Cable proD am konkreten Beispiel einer Anlage zur automatisierten Herstellung von Kfz-Komponenten mit einer Zykluszeit von 41 Sekunden. 18 Arbeitsstationen müssen hier mit Energie und Signalen versorgt werden und weil es sich teilweise um komplexe Arbeitsschritte (z.B. Kaltschrumpfen mit Stickstoff) handelt, waren rund 300 Sensorleitungen, 50 Stromleitungen und 11 Servoleitungen zu verlegen.

Ergebnis: „First time right“ statt „Second time wrong“

Das Ergebnis des Tests war aus Sicht der Hahn Automation Group durchweg überzeugend. Dirk Scherer: „Die Leitungen werden gebündelt und durch Kabelkanäle in 3D geroutet. Das System ermittelt zuverlässig die Kabellängen, man muss also weder vorher messen noch nachher korrigieren. Und das Personal kann fehlerfrei und zügig arbeiten, weil die Leitungswege im Viewer angezeigt werden.“ Ein weiterer Vorteil: Dass die teuren Servoleitungen ohne Verschnitt gefertigt werden, spart Kosten und Kupfer und CO2-Emissionen.


Verbesserungen auch für den Service

Verbesserungen sieht Hahn Automation Group aber auch noch auf einer anderen Ebene – beim Service. Dirk Scherer: „Viele der Leitungen in unseren Anlagen sind beweglich und unterliegen dem Verschleiß. Das heißt: Der Kunde bestellt Leitungen, die wir nachfertigen müssen. Wenn die exakte Länge hinterlegt ist, können wir den Leitungssatz passgenau erstellen und dem Kunden schnellen Service mit der perfekt passenden Leitung bieten.“ Das gilt übrigens auch für Leitungen mit Energieketten – und dann, wenn z.B. ein Wechselsatz für ein neues Produkt oder ein neues Werkzeug benötigt wird. Sie können im gleichen Standard gefertigt werden wie die bereits vorhandenen.
