Verkabelung von Maschinen:
Digitaler Zwilling der Verkabelung spart Materialkosten und steigert Produktivität
Trial-and-Error bei der Maschinenverkabelung? Das muss nicht sein! Der digitale Zwilling macht es möglich, die exakten Kabellängen frühzeitig zu bestimmen und vorkonfektionierte Kabel richtig zu bestellen. Anhand präziser Anleitungen können Monteure bei der Installation der Kabel nach dem Plug-and-Play-Prinzip arbeiten. EPLAN unterstützt Sie bei der Verkabelung von Maschinen mit einem elektrotechnischen 3D-CAD-System.
Wo soll die Reise für Ihren Maschinenbau hingehen?
Let’s take the journey together!
Trial & Error bei der Maschinenverkabelung: Etwas weniger mühsam, bitte!
Welches Kabel benötige ich? Wie plane ich es sinnvoll ein? Welche Länge sollte es haben? Die Planung der Verkabelung zwischen Maschine und Schaltschrank gestaltet sich im Tagesgeschäft oft mühsam. Nicht selten wird die Verkabelung ohne konkrete Vorgaben durchgeführt. Die Ergebnisse können dabei jedes Mal völlig unterschiedlich ausfallen. Ein hoher Materialverbrauch lässt sich so kaum vermeiden. Hinzu kommen ärgerliche Überraschungen, wie zu kleine Durchbrüche oder Bohrlöcher, die in der Planung nicht mit bedacht wurden und jetzt die komplette Montage in Verzug bringen. Auch an ein einheitliches Erscheinungsbild der fertigen Verkabelungen ist in diesem Durcheinander nicht zu denken.

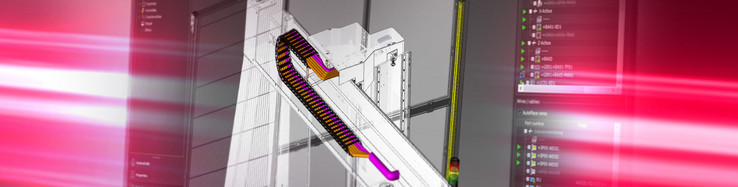

3D-Modell von Maschine, Schaltschrank und vollständiger Kabelplanung
Mit der passenden Software geht das deutlich einfacher! Elektrotechnische 3D-CAD-Systeme wie EPLAN Harness proD ermöglichen es, 3D-Baugruppen von Maschinen, der Verkabelung und damit verbundene Schaltschränke abzubilden. Dafür ist keine Einarbeitung in komplexe MCAD-Software notwendig. Nach erfolgter Elektroplanung kann der digitale Zwilling der Verkabelung an ein mechanisches 3D-System übergeben werden. So kann im MCAD-System z.B. eine Kollisionsprüfung durchgeführt werden und auf Belange der Elektrokonstruktion schnell reagiert werden. Das 3D-Modell kann auch während der laufenden Montage als virtueller Prototyp genutzt werden (siehe Animation).
Digitaler Zwilling Maschinenverkabelung: Vorteile bei der Planung
- Kabelwege, Bohrungen und Durchbrüche einplanen und visualisieren
- Kabellängen bereits während der Planung bestimmen
- Vorkonfektionierte Kabel lange vor der Montage beim Hersteller bestellen
- Klare Vorgaben für die Montage definieren und eindeutig abbilden
Digitaler Zwilling Maschinenverkabelung: Vorteile bei der Montage
- 3D-Modell steht als digitaler Prototyp für einheitliche Verkabelung zur Verfügung
- Vorkonfektionierte Kabel lassen sich reibungslos anschließen
- Geführte Montage, reibungslose Kundenabnahme
- Verringerter Materialverbrauch senkt Produktionskosten
Gesteigerte Produktivität durch vorkonfektionierte Kabel
Planen Sie Komponenten und Kabel am 3D-Modell. Durch klare Vorgaben und den Einsatz vorkonfektionierter Kabel, geht auch unerfahrenen Mitarbeitern die Installation leicht von der Hand. Mit der digitalen Abbildung Ihrer Verkabelung, ermitteln Sie frühzeitig und präzise den Materialbedarf. So können Sie früher die korrekten Bestellungen auslösen. Ergänzend bietet EPLAN auch einen HTML-Export. Damit können Installateure direkt im Webbrowser erkennen, wie Ingenieure den Einbau der Kabel geplant haben. Dadurch wird eine reibungslose Umsetzung und Installation gewährleistet, bei der potenzielle Probleme frühzeitig erkannt und vermieden werden. Dies führt zu einer gesteigerten Effizienz und einer höheren Qualität des gesamten Prozesses. “EPLAN Harness proD verändert grundlegend den Prozess der Maschinenverkabelung und ermöglicht den effizienten Einsatz und Einbau von vorkonfektionierten Kabeln", so Lukas Menzel, Produktmanager bei EPLAN, Deutschland.
Gesteigerte Produktivität durch vorkonfektionierte Kabel
Planen Sie Komponenten und Kabel am 3D-Modell. Durch klare Vorgaben und den Einsatz vorkonfektionierter Kabel, geht auch unerfahrenen Mitarbeitern die Installation leicht von der Hand. Mit der digitalen Abbildung Ihrer Verkabelung, ermitteln Sie frühzeitig und präzise den Materialbedarf. So können Sie früher die korrekten Bestellungen auslösen. Ergänzend bietet EPLAN auch einen HTML-Export. Damit können Installateure direkt im Webbrowser erkennen, wie Ingenieure den Einbau der Kabel geplant haben. Dadurch wird eine reibungslose Umsetzung und Installation gewährleistet, bei der potenzielle Probleme frühzeitig erkannt und vermieden werden. Dies führt zu einer gesteigerten Effizienz und einer höheren Qualität des gesamten Prozesses. “EPLAN Harness proD verändert grundlegend den Prozess der Maschinenverkabelung und ermöglicht den effizienten Einsatz und Einbau von vorkonfektionierten Kabeln", so Lukas Menzel, Produktmanager bei EPLAN, Deutschland.
Unsere Experten nehmen Sie mit auf eine Reise durch den Schaltschrank- und Maschinenbau
In unserer Webcast-Reihe haben wir mit unseren Experten diskutiert, wie Sie mit EPLAN das volle Potenzial aus Ihrer Elektrokonstruktion herausholen können. Schauen Sie sich die Aufzeichnungen an und erhalten Sie wertvolle Tipps für Ihre Arbeitspraxis.
Sie haben auch Herausforderungen im Engineering und der Fertigung von Schaltschränken?
Entdecken Sie auch im Schaltschrankbau Ihre Möglichkeiten mit EPLAN. Lernen Sie mehr über den digitalen Zwilling und die automatisierte Produktion.
